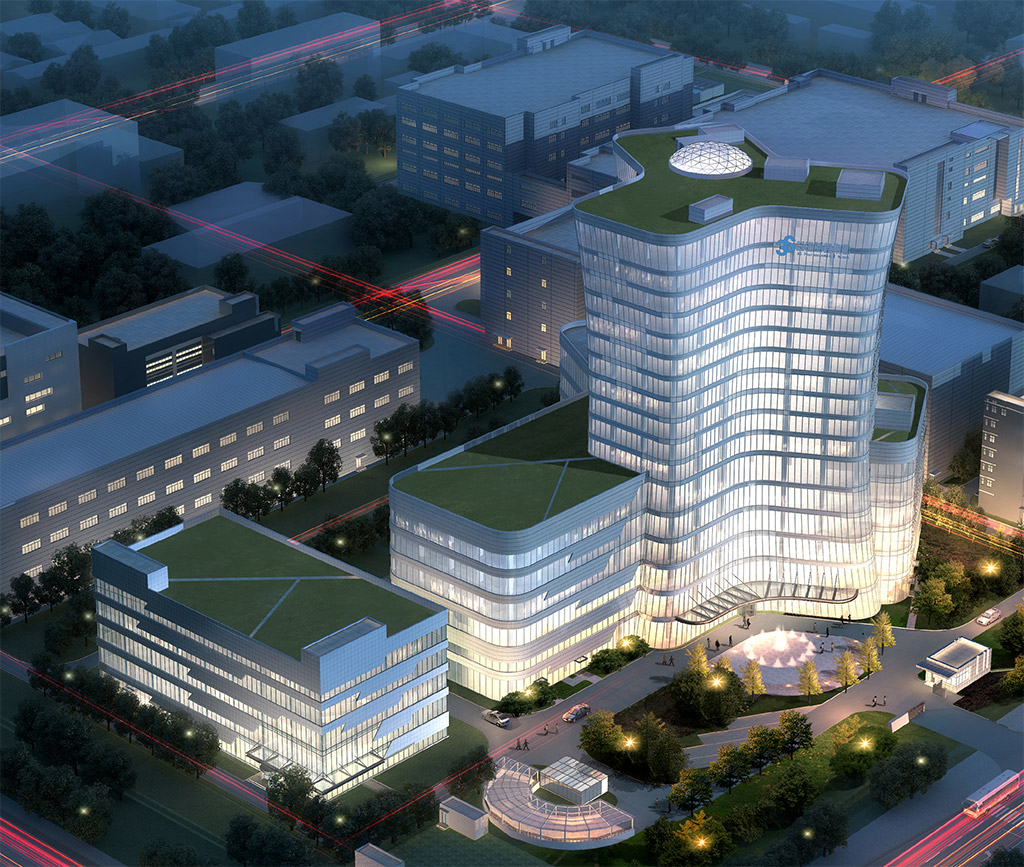

研發辦公大樓給排水設計說明

來源：建筑設計 瀏覽：- 發布日期：2023-03-16 09:04:58

1、國家現行的設計規范、規程
1）《建筑給水排水設計標準》 GB50015-2019
2）《建筑設計防火規范》 GB50016-2014（2018年版）
3）《消防給水及消火栓系統技術規范》 GB50974-2014
4）《建筑滅火器配置設計規范》GBJ140-2005

2、生活污水工程設計
1) 城市污水管道情況：本工程有城市污水管道，允許本工程污水排入。
2) 本工程采用生活污水與雨水分流制排水的管道系統。
3) 本工程生活污水匯集并經化糞池處理后，排至工業大道路的城市污水管道。
4) 本工程設1座鋼筋混凝土化糞池。

3、 生活給水系統
1）系統設置：本工程1-3層采用市政管網直接供水，3層以上采用加壓供水系統。
2）每一層設一只總水表。
3）管材：采用PPR 給水管。工作壓力為1.6MPa。

4、屋面雨水排水系統:
1) 屋面雨水采用內落式重力流雨水排水系統。
2) 室內雨水管采用UPVC壓力排水管，粘接。

5、室內消防工程設計:
1) 本工程：按高層辦公樓進行消防系統設計，按規范設置室內消防火栓系統和噴淋系統。
2) 移動式滅火裝置
按中危險級設手提式磷酸銨鹽干粉式滅火器。

6、節水節能措施:
1) 選用節水型衛生潔具及配水件。
2) 公共衛生間內的蹲式大便器采用腳踏開關沖洗閥，防止人手接觸產生交叉感染疾病。
3) 小便器和洗手盆采用感應式沖洗閥。
4) 室內所用排水地漏的水封高度不小于50mm。
