樂平中學建筑結構設計說明

來源：建筑設計 瀏覽：- 發布日期：2019-11-22 09:10:06

一、概述:

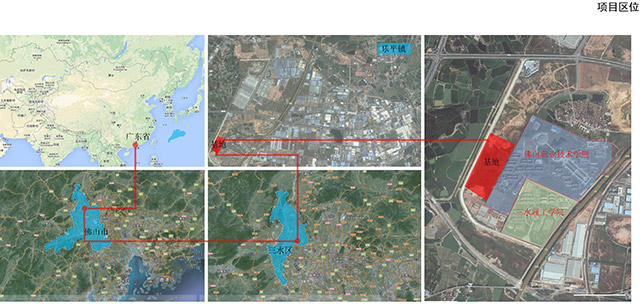

本項目位于樂平鎮康樂大道東側，總規劃用地98233.4平方米，道路占用面積8070.76平方米，凈規劃用地面積90162.64平方米，根據《建筑結構可靠度設計統一標準》（50068-2001），本工程結構的設計使用年限為50年。本工程建筑結構的安全等級為二級，結構的重要性系數取γo=1.0。

二、設計依據

《工程建設標準強制性條文》（房屋建筑2013）

《工程結構可靠度設計統一標準》（GB 50153-2008）

《建筑結構可靠度設計統一標準》（GB50068-2001）

《建筑結構設計術語和符號標準》（GB/T 50083-97）

《建筑結構荷載規范》（GB 50009-2012）

《建筑地基基礎設計規范》（GB 50007-2011）

《建筑地基基礎設計規范》（廣東省標準）（DBJ 15-31-2003）

《建筑樁基技術規范》（JGJ 94-2008）

《建筑工程抗震設防分類標準》（GB 50223-2008）

《高層建筑混凝土結構技術規程》（JGJ 3-2010）

《建筑抗震設計規范》（GB 50011-2010）

《混凝土結構設計規范》（GB 50010-2010）

《鋼結構設計規范》（GB 50017-2003）

《建筑設計防火規范》（GBJ 16-2006）（2008年版）

《砌體結構設計規范》（GB 5003-2011）

《建筑工程設計文件編制深度的規定》（2008年版）

三、 抗震設防和抗震等級

根據《中國地震烈度區劃圖》、《建筑抗震設防分類標準》，本地區抗震設防烈度為7度（0.10g），設計地震分組為第一組，場地類別為II類，設計基本地震加速度值為0.10g。在多遇地震作用下，水平地震影響系數最大值αmax=0.08。

根據《建筑抗震設防分類標準》、《建筑抗震設計規范》，本工程除教師公寓外的其他各教學用房建筑抗震設防類別為乙類，按本地區抗震設防烈度確定其地震作用，并按照8度（0.20g）加強其抗震措施。教師公寓建筑抗震設防類別為丙類，應按本地區抗震設防烈度確定其地震作用，并按照7度（0.10g）加強其抗震措施?？拐鸬燃壐鶕?jù)各棟的結構類型、設防烈度及建筑高度確定。

四、結構構件的耐火等級

結構構件的耐火等級為一級,鋼筋混凝土柱、墻的耐火極限為3小時, 鋼筋混凝土梁、板的耐火極限分別為2小時和1.5小時, 鋼結構的耐火極限為2.5小時。

五、部分材料及構件容重

鋼筋混凝土25 KN/m3，水泥砂漿20 KN/m3，石灰砂漿、混合砂漿18 KN/m3，玻璃窗連框0.6 KN/m3，鋼材78 KN/m3。

六、各單體的荷載取值和結構選型

（1）教學樓建筑

結構形式:框架結構。

使用荷載：

教室，試驗室，閱覽室、會議室、辦公室:2.0 KN/m2，消防樓梯:3.5KN/m2，廁所:2.0KN/m2，陽臺:3.5KN/m2，通風、電梯機房:7.0KN/m2，上人屋面:2.0 KN/m2，不上人屋面:0.5 KN/m2。

（2）教師公寓

結構形式:框架剪力墻結構。

使用荷載：

公寓:2.0 KN/m2，消防樓梯:3.5KN/m2，廁所:2.0KN/m2，陽臺:3.5KN/m2，通風、電梯機房:7.0KN/m2，上人屋面:2.0 KN/m2，不上人屋面:0.5 KN/m2。
